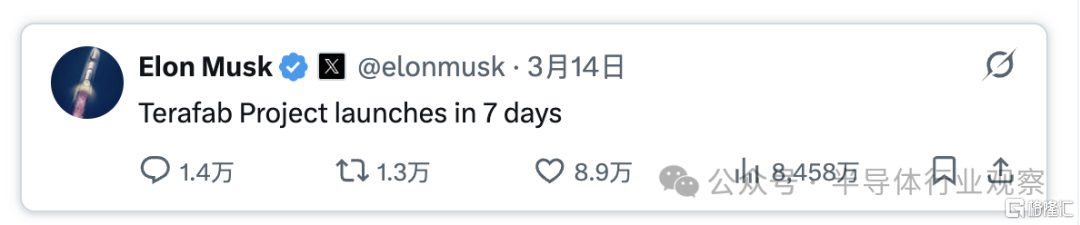

3月14日，埃隆·馬斯克在X上發布了一行字。

「Terafab項目將於7天后啓動。」

在與很多半導體從業者聊到我Terafab時，大家的反應幾乎一致。「哈哈。」

之所以叫Terafab，是因為他們比千兆工廠還大，所以叫「tera」。邏輯電路、存儲器和封裝都在同一屋檐下。每年生產數千億顆芯片。而且據說他想一邊在工廠裏抽雪茄喫芝士漢堡，一邊建造芯片。

在普通半導體工程師看來，Terafab純屬扯淡。至少像我這樣的普通半導體工程師是這麼認為的。但話說回來，埃隆一直就是這樣的人。他解決了那些領域專家認為無法解決的問題。

火箭。電動汽車。衛星互聯網。每一次都是如此。然而，我還是忍不住想知道埃隆究竟會如何實現這個目標。

為此，在本文中我們將主要探討兩方面內容。首先，從一位曾在晶圓代工廠工作過的人的角度出發，闡述運營一家半導體晶圓廠為何如此艱難。其次，解釋為什麼「雪茄」這個比喻會引來業界的嘲笑。最後，解釋2nm工藝的真正含義。最後，闡述為什麼良率問題並非砸錢就能解決的。

其次，Terafab的實際運作模式可能會如何？三星泰勒工廠已經開始的舉措，英特爾的相關傳聞，以及德克薩斯州那條已經開始搬遷設備的封裝生產線，都值得關注。

強調一下，本文所有的觀點，都是從普通工程師視角看的。

哪些是已確認的，哪些是設想

首先，讓我們把已知事實和埃隆的設想區分開來。把它們混為一談會矇蔽判斷。

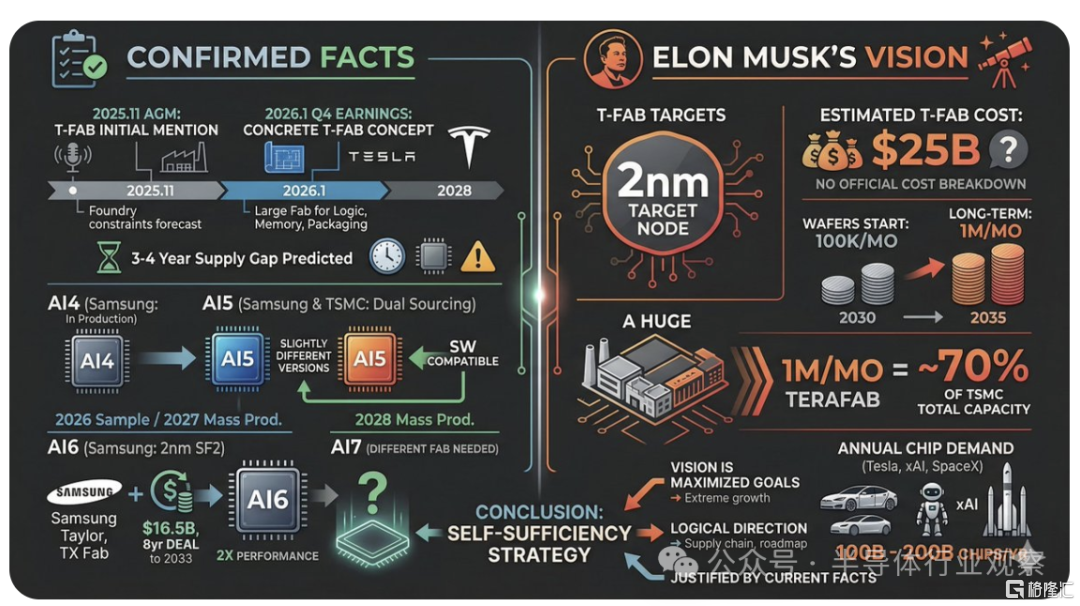

已確認的事實：埃隆·馬斯克在2025年11月的年度股東大會上首次公開提及Terafab，當時他表示「即使是晶圓代工廠最樂觀的預測也無法滿足我們的需求」。在2026年1月28日舉行的2025年第四季度財報電話會議上，這一想法變得更加具體。埃隆表示，特斯拉需要在美國建造「一座規模非常大的晶圓廠，涵蓋邏輯、存儲和封裝」，並警告稱芯片供應緊張問題將在三到四年內出現。

特斯拉目前的芯片製造陣容也已確定。AI4 由三星製造。AI5 將在台積電和三星以「略有不同的版本」運行，因為這兩家代工廠的工藝特性存在根本差異，因此軟件設計為可在兩者上運行。樣片將於 2026 年推出，量產將於 2027 年進行。AI6 將採用三星的 2nm SF2 工藝，並通過 2025 年 7 月簽署的價值 165 億美元的長期協議鎖定在三星位於德克薩斯州泰勒市的工廠，該協議有效期至 2033 年。AI6 的性能目標約為 AI5 的兩倍，量產時間約為 2028 年年中。

埃隆曾直接表示，AI7及以後的芯片需要「不同的晶圓廠」或「更具冒險精神的方案」。業內普遍認為，他指的是Terafab。

接下來，文章的重點轉向了埃隆·馬斯克的願景以及媒體的猜測。據報道，目標製程節點為2納米，預計成本約為250億美元，但特斯拉從未公布過詳細的成本數據。從每月10萬片晶圓到最終達到100萬片的產能提升是基於埃隆·馬斯克本人的說法。順便一提，每月100萬片晶圓大約相當於台積電目前月總產量的70%。而且這還是在單一工廠的產量。每年1000億至2000億片芯片的數字則來自埃隆·馬斯克對特斯拉、xAI和SpaceX三家公司總需求的估算。

所謂「願景」，不過是埃隆一貫的作風：設定最高目標。你不必完全相信他的話。但就目前已知的事實而言，特斯拉需要掌控自身芯片供應這一方向本身，邏輯上是合理的。

「我們將在潔淨室裏抽雪茄」：

這句話揭示了什麼

如果要將半導體行業對 Terafab 的反應濃縮成一個瞬間，那就是關於潔淨室的評論。

在 2026 年 1 月的一次 Moonshots 播客採訪中，埃隆·馬斯克說：「我認為最新的晶圓廠在潔淨室的建造方式上是錯誤的。我打個賭，如果特斯拉建造一座 2 納米晶圓廠，我們就能在裏面喫芝士漢堡、抽雪茄了。」

他的邏輯是：如果在整個生產過程中，晶圓始終密封在充氮容器內，則無需將周圍環境維持在 ISO 1 級潔淨度。晶圓隔離纔是關鍵，而非整棟建築的潔淨度。

為什麼這件事會被嘲笑？

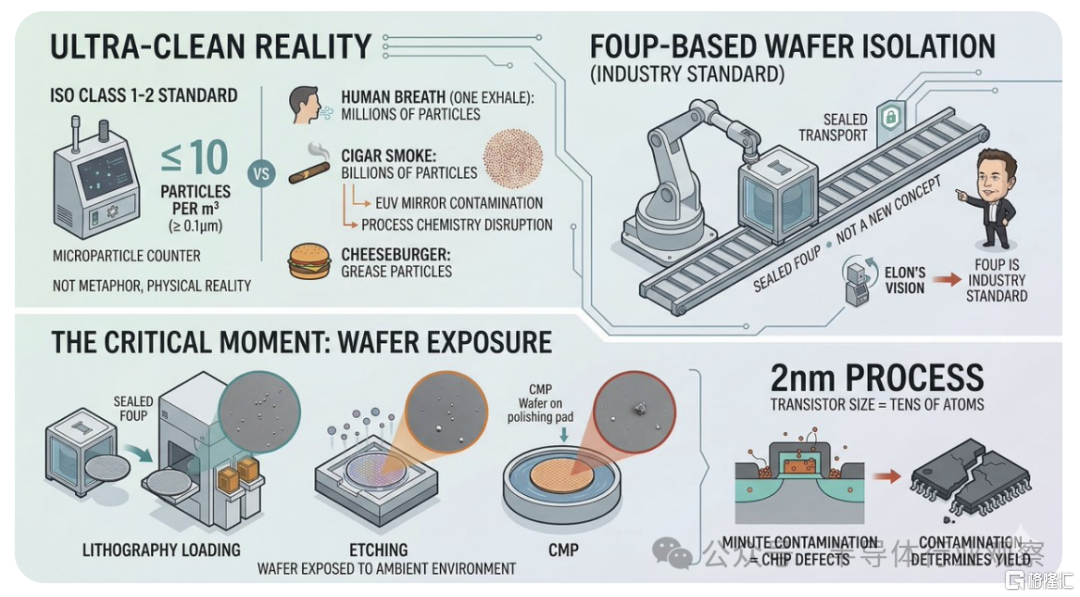

現代先進的晶圓廠運行在 ISO 1 至 2 級潔淨室標準下。這意味着每立方米空氣中大於 0.1 微米的顆粒少於 10 個。人類一次呼吸就會釋放數百萬個顆粒。一支雪茄呢？數十億個顆粒，外加會腐蝕極紫外 (EUV) 鏡面並破壞工藝化學的有機污染物。芝士漢堡上的油脂也是如此。這不是比喻，而是物理定律。

埃隆所描述的基於FOUP的晶圓隔離技術已經是標準做法。晶圓在晶圓廠內以密封的FOUP形式運輸，這並非什麼新鮮事。問題在於晶圓必須離開FOUP，例如裝入光刻設備、進入蝕刻、沉積或CMP腔室時。在這些時刻，晶圓會暴露於周圍環境中。而這段暴露時間窗口決定了晶圓的良率。

台積電斥資數十億美元建造潔淨室是有原因的。這並非出於無知或墨守成規，而是因為他們花費數十年時間，將環境污染數據與原子級缺陷密度關聯起來。在2納米工藝下，單個晶體管的厚度就相當於數十個原子。一次污染事件就足以毀掉整個芯片。

黃仁勳曾公開警告馬斯克不要低估其中的難度。「先進的半導體制造極其困難。這不僅僅是建一座工廠那麼簡單。台積電所採用的工程技術、科學和技術都極其複雜。」 他甚至對記者表示，趕上台積電「幾乎是不可能的」。

關於潔淨室的言論之所以重要，不僅僅是因為它在技術上是錯誤的。它表明，埃隆要麼尚未完全理解半導體制造的複雜性，要麼故意過度簡化以推銷他的願景。這兩種情況都是問題。前者意味着他在執行過程中會遭遇嚴峻的現實考驗。後者則意味着他給投資者設定了不切實際的期望。

一個在晶圓廠工作過的人，

為什麼覺得 Terafab 不合理

無塵室只是個開始。

我（指代本文作者，下同）曾在三星晶圓代工廠、高通和AMD從事芯片後調試和良率提升工作。我親眼見證了芯片在晶圓代工廠內外的整個製造過程。從這個角度來看，Terafab面臨的挑戰遠不止一兩個。

1. 建造工廠的實際操作

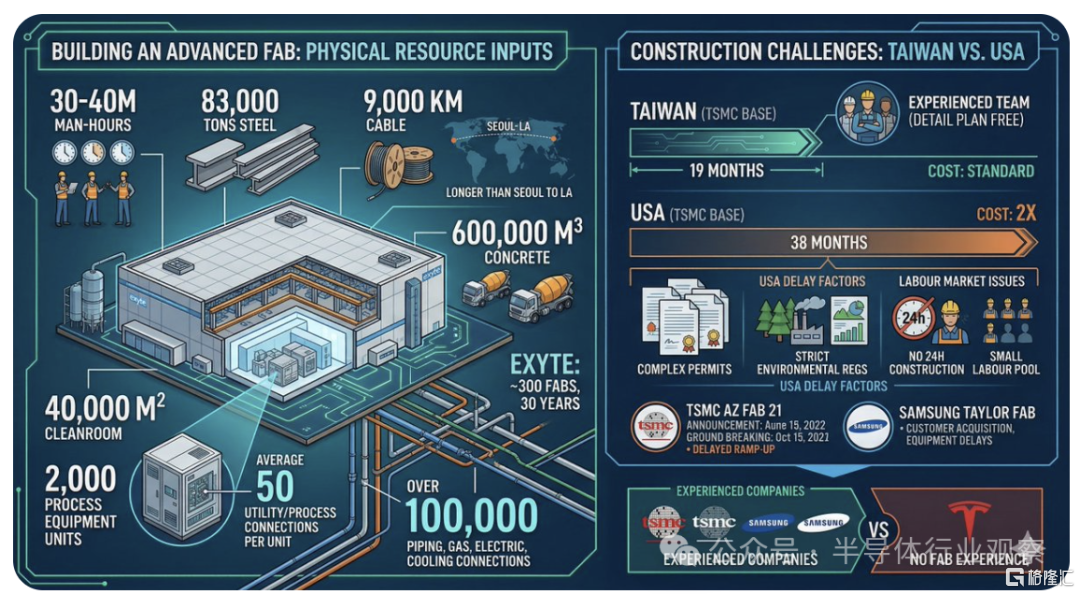

建造一座先進的晶圓廠並非建造一座普通的建築物。Exyte公司在過去30年中建造了大約300座晶圓廠，該公司表示，一座大型先進晶圓廠需要3000萬至4000萬工時，8.3萬噸鋼材，9000公里電纜（比首爾到洛杉磯的距離還長），以及60萬立方米混凝土。在晶圓廠內部，大約有4萬平方米的潔淨室，2000台工藝設備，每台設備平均有50個獨立的公用設施和工藝連接。這意味着超過10萬個管道、氣體、電力和冷卻液連接必須在同一設施內協同工作。

在台灣，建造這樣規模的晶圓廠大約需要19個月。而在美國呢？需要38個月。時間是台灣的兩倍，成本也幾乎是台灣的兩倍。而且這還是在一家擁有數十年晶圓廠建造經驗的公司的情況下。美國建造速度較慢的原因在於：審批流程複雜，環境法規嚴格，考慮到勞動法規的限制，24小時不間斷施工難以維持，而且擁有晶圓廠建造經驗的工人數量稀少。Exyte公司的首席技術官赫伯特·布拉希茨表示，台灣的建築工人擁有豐富的晶圓廠建造經驗，即使沒有詳細圖紙也能進行施工。而美國則缺乏這種經驗儲備。

台積電亞利桑那州Fab 21晶圓廠就是一個真實的案例。該項目於2020年宣佈，2021年破土動工，原定於2024年投產，但由於勞動力和供應鏈問題而推遲。三星泰勒晶圓廠也因客戶不足和設備交付問題而延誤。這些都是擁有數十年晶圓廠建設經驗的公司所面臨的困境。而特斯拉從未建造過晶圓廠。

2. 2納米工藝的技術複雜性

「2nm」不僅僅是縮小電路尺寸，晶體管架構本身也發生了改變。

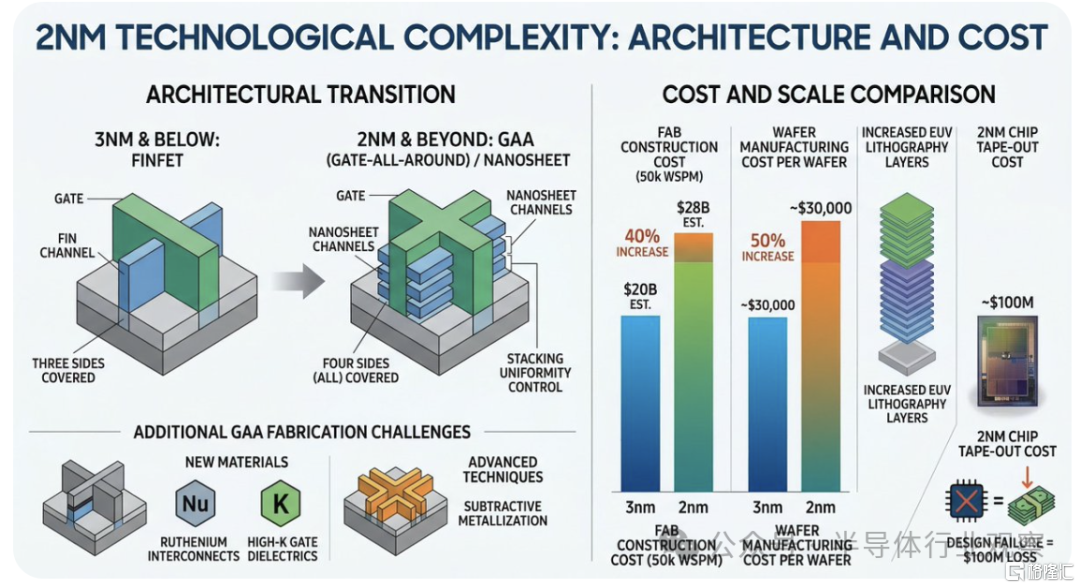

FinFET，這種業界沿用多年的3D晶體管結構，在3nm工藝節點上已達到極限。到了2nm，就必須轉向環柵（Gate-All-Around，GAA）技術，特別是納米片結構。FinFET將柵極環繞在溝道的三個側面，而GAA則環繞所有四個側面。這是自平面晶體管過渡到FinFET以來最大的架構變革。雖然可以複用許多工藝模塊，但納米片堆疊均勻性的控制、釕互連和高介電常數柵極介質等新材料，以及減材金屬化等技術，都需要從零開始研發。

數據：IBS估計，一座每月生產5萬片晶圓的2納米晶圓廠的建設成本約為280億美元。這比一座3納米晶圓廠的200億美元高出約40%。每片2納米晶圓的製造成本約為3萬美元，比3納米晶圓高出約50%。成本增加的很大一部分來自額外的EUV光刻層。2納米晶圓的流片成本約為1億美元。一個糟糕的設計決策，就可能損失1億美元。

3. 良率：最殘酷的部分

這纔是真正的問題所在。

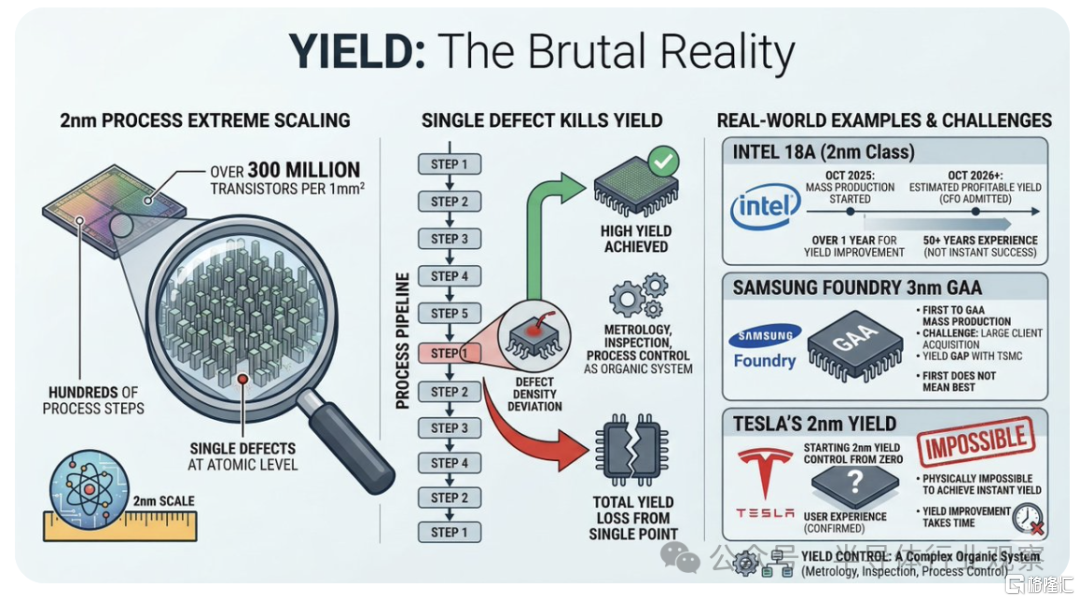

在2納米工藝下，每平方毫米的面積上要集成超過3億個晶體管。晶圓要經過數百道工序。如果其中任何一道工序的缺陷密度超出規格，良率就會驟降。要控制這種情況，需要將計量、檢測和工藝控制整合為一個統一的系統。

英特爾 18A 就是一個相關的案例。該工藝於 2025 年 10 月開始量產。英特爾的首席財務官也承認，要到 2026 年底才能達到「盈利良率水平」。一家擁有 50 多年經驗的公司，在新制程節點上控制良率竟然需要一年多的時間。三星晶圓代工的 3nm GAA 工藝則是一個更慘痛的例子。他們率先將 GAA 工藝推向市場並實現量產，但與台積電相比，良率差距巨大，這使得他們很難贏得大客戶。搶佔先機並不意味着就一定好。

特斯拉從2納米工藝起步，從一開始就保證良率？我從事過良率提升方面的工作，我認為這幾乎是不可能的。

4. 設備：資金無法解決的瓶頸

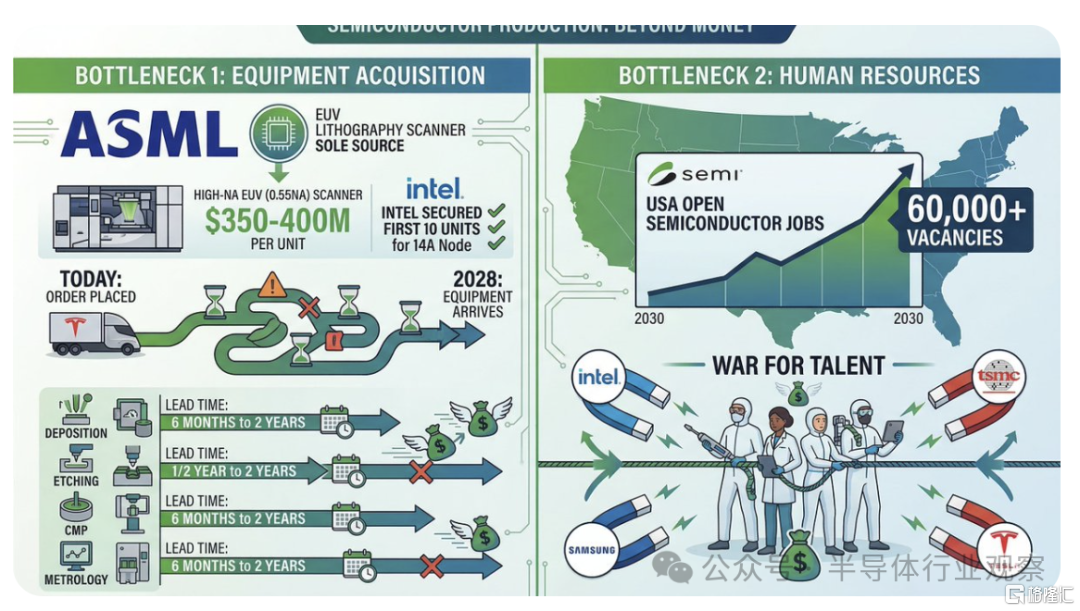

全球只有一家公司生產極紫外光刻掃描儀：ASML。下一代高數值孔徑（0.55NA）極紫外光刻掃描儀單價高達3.5億至4億美元。英特爾已為其14A工藝節點預定了首批十台高數值孔徑極紫外光刻掃描儀。如果特斯拉今天下單，最早也要到2028年才能交付。除了極紫外光刻掃描儀之外，晶圓廠還需要數百種其他類型的設備，涵蓋沉積、蝕刻、化學機械拋光（CMP）和計量等領域，每種設備的交付周期從六個月到兩年不等。

勞動力短缺問題與設備短缺問題如出一轍。SEMI預測，到2030年，僅在美國就有超過6萬個半導體行業職位空缺。英特爾、台積電和三星都在同時建設美國晶圓廠，如果特斯拉也加入競爭，人才短缺問題將更加嚴峻。

5. 沒有設計生態系統：沒有PDK

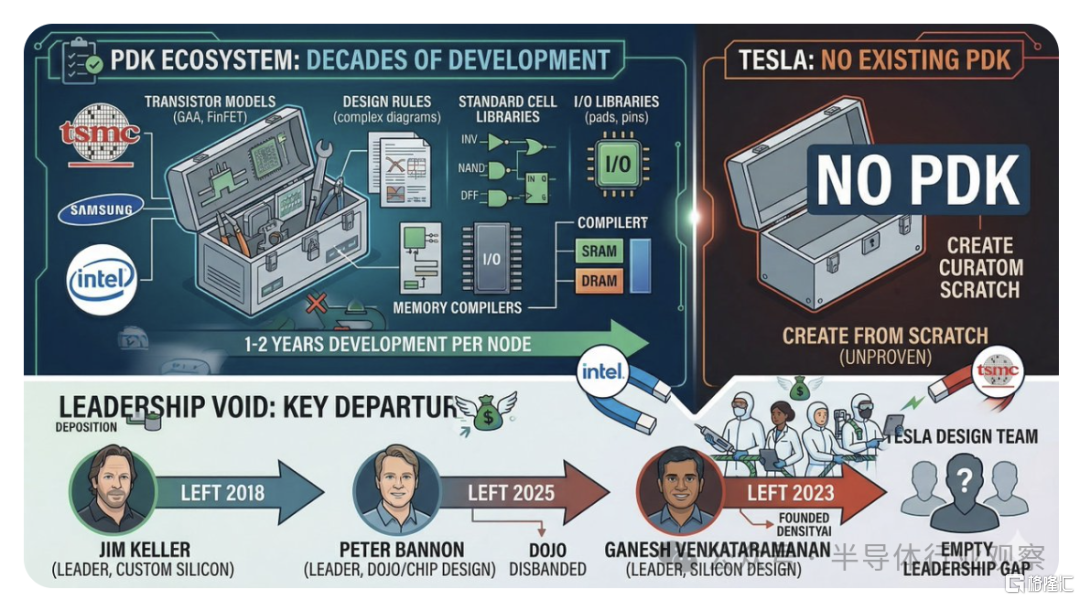

僅僅建造晶圓廠並不足以製造芯片。你還需要PDK，即工藝設計套件。這意味着晶體管模型、設計規則、標準單元庫、I/O庫、內存編譯器等等。台積電、三星和英特爾都花費了數十年時間開發各自的PDK。開發適用於新制程節點的PDK並獲得EDA工具認證本身就需要一到兩年的時間。如果特斯拉運營自己的晶圓廠，則必須從零開始構建PDK。

特斯拉是否有足夠的人才來做到這一點？吉姆·凱勒於2018年離職。彼得·班農在2025年Dojo項目關閉時也離開了。加內什·文卡塔拉馬南於2023年離職創立了DensityAI。目前，特斯拉在定製芯片領域的領導地位存在着明顯的缺口。

6. 邏輯與記憶的結合？垂直整合的複雜性

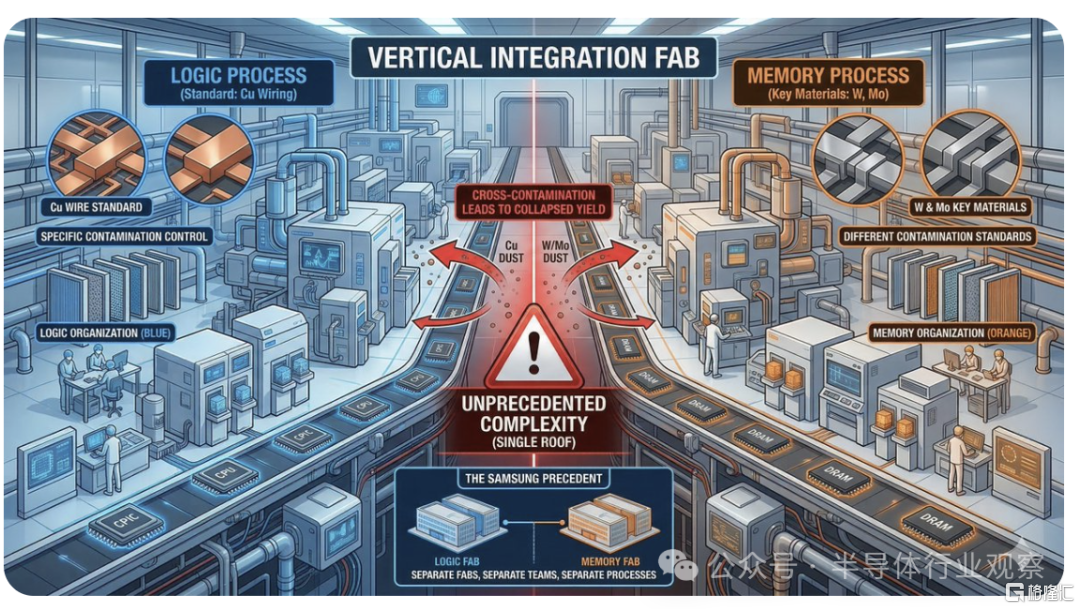

邏輯芯片和存儲器芯片的製造工藝本質上截然不同。它們使用不同的材料、不同的設備，以及不同的污染控制標準。邏輯芯片晶圓廠使用銅作為金屬互連線，而DRAM則依賴於鎢和鉬。在共用的潔淨室中，這些材料之間的交叉污染會嚴重影響良率。三星同時生產邏輯芯片和存儲器芯片，但它們分別在不同的晶圓廠生產，由不同的機構運營，採用不同的工藝流程。將它們合併在同一屋檐下，則面臨着完全不同的問題。

為什麼你不能完全否定埃隆·馬斯克？

以上就是普通工程師對 Terafab 的看法。

但正如我開頭所說，埃隆整個職業生涯都聽到過類似的質疑。重要的是，業界「這行不通」的論斷已被反覆證明是錯誤的。

首先看SpaceX。2002年，一位沒有任何航空航天背景的人宣佈要製造火箭。獵鷹1號的前三次發射均告失敗。當公司僅剩下足夠進行最後一次嘗試的資金時，第四次發射成功了。埃隆·馬斯克本人曾表示，他當時只認為成功率只有10%。如今，SpaceX已成為全球最大的商業發射服務提供商，每隔幾天就會發射一次火箭。

特斯拉在2008年幾乎破產。Model 3的生產陷入了「生產地獄」。每個季度都有破產傳聞流出。但他還是堅持了下來。

超級工廠，星鏈，這兩個項目起初都飽受質疑。但最終讓他成功完成的，是他執着運用的一套特定的問題解決框架。

埃隆的五步算法應用於 Terafab

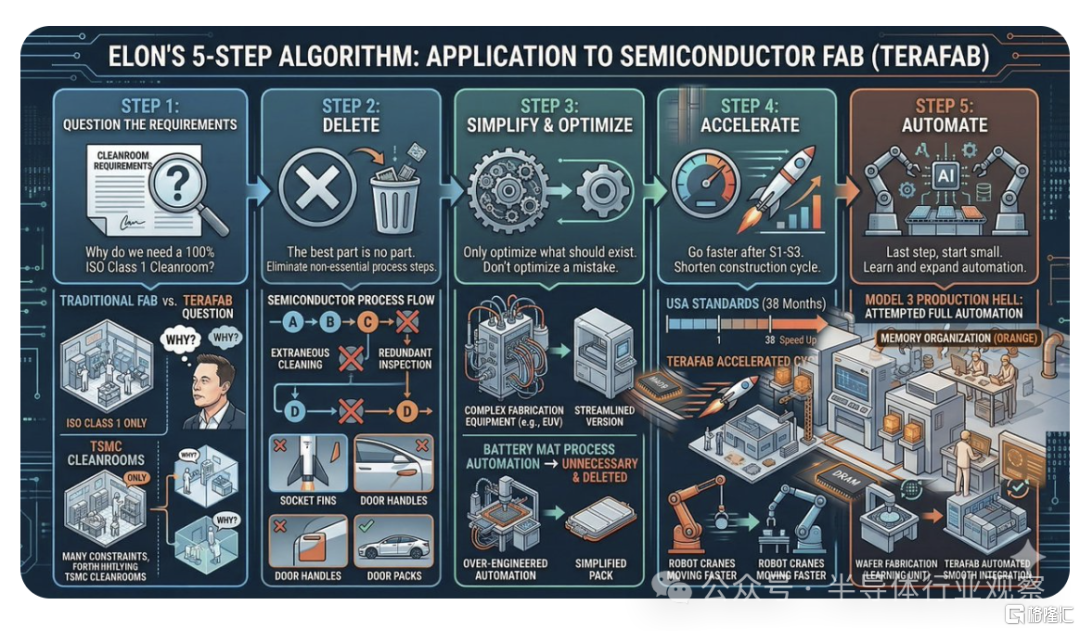

埃隆·馬斯克在他的傳記中運用了沃爾特·艾薩克森稱之為「算法」的五步問題解決框架，他將其應用於SpaceX和特斯拉的製造流程中。以下是它如何應用於Terafab項目。

第一步：質疑每一項要求。「為什麼整個潔淨室都需要達到 ISO 1 級？」 用雪茄來舉例可能過於簡單化，但對台積電 37 年來一直習以為常的事情提出「為什麼？」正是這一步的關鍵所在。

第二步：刪除。「最好的部分就是沒有部分。」半導體制造工藝的各個步驟相互依存，因此與火箭製造相比，可刪除的環節要少得多。但在晶圓廠建設過程中，很可能存在許多可以去除的低效環節。

第三步：簡化和優化。「聰明的工程師最常犯的錯誤就是優化那些本不應該存在的東西。」特斯拉就曾花費大量精力在Model 3的生產過程中實現電池墊的自動化，後來才意識到電池墊本身是不必要的。

第四步：加速。「如果你在自掘墳墓，就不要挖得更快。」速度只有在前三步完成後才能實現。將美國工廠的建造周期從38個月縮短正是這一原則的體現。

第五步：自動化。「我工廠最大的錯誤就是從一開始就試圖實現每個步驟的自動化。」這是從Model 3生產困境中吸取的教訓。Terafab不可能從一開始就成為一座完全自動化的2nm工廠。更現實的做法是先小規模生產，積累經驗，然後再逐步擴大規模。

這五個步驟能否應用於半導體工藝本身？說實話，我仍然持懷疑態度。但我認為它們可以應用於晶圓廠的建設和運營。並非指工藝化學本身，而是指圍繞這些工藝的基礎設施、物流和建設方法。晶圓廠行業幾乎肯定存在一些被奉為慣例的低效做法，而這很可能就是埃隆·馬斯克着手改進的地方。

實際效果如何

最重要的問題不是「Terafab 是否會發生」，而是「如果它發生了，它會採取什麼形式」。

一、三星泰勒：零步

這筆價值165億美元的交易的真正意義不在於合同金額，而在於據報道埃隆·馬斯克希望深入三星的生產線，直接參與提升效率的工作。這種權限對於一般的無晶圓廠客戶來說是無法獲得的。之所以能夠達成這筆交易，是因為三星位於泰勒的晶圓廠當時大部分時間都處於閒置狀態，沒有固定的客戶。

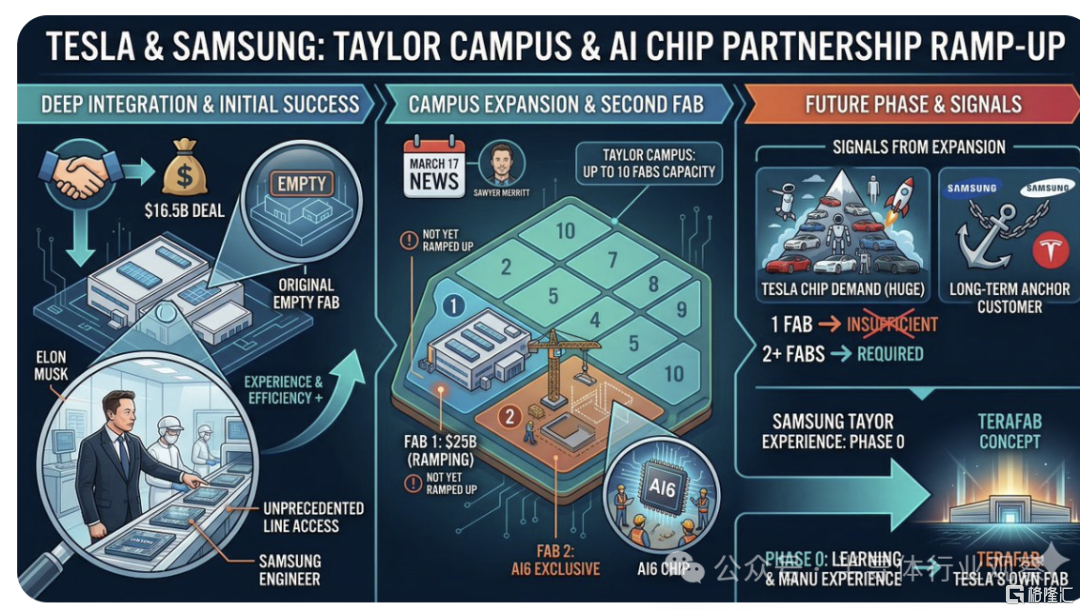

3月17日也有消息傳來。三星正準備在泰勒園區建造第二座專門用於生產AI6芯片的晶圓廠。第一座耗資250億美元的晶圓廠尚未投產，他們就已經開始建造第二座了。這表明特斯拉的芯片需求將超過單座晶圓廠的產能。據報道，泰勒園區最多可容納十座晶圓廠。

我的理解是：特斯拉在三星泰勒公司積累的經驗、工藝工程知識、良率改進方法、設備操作專業知識，是 Terafab 的零點。

二、封裝：最確定的第一步

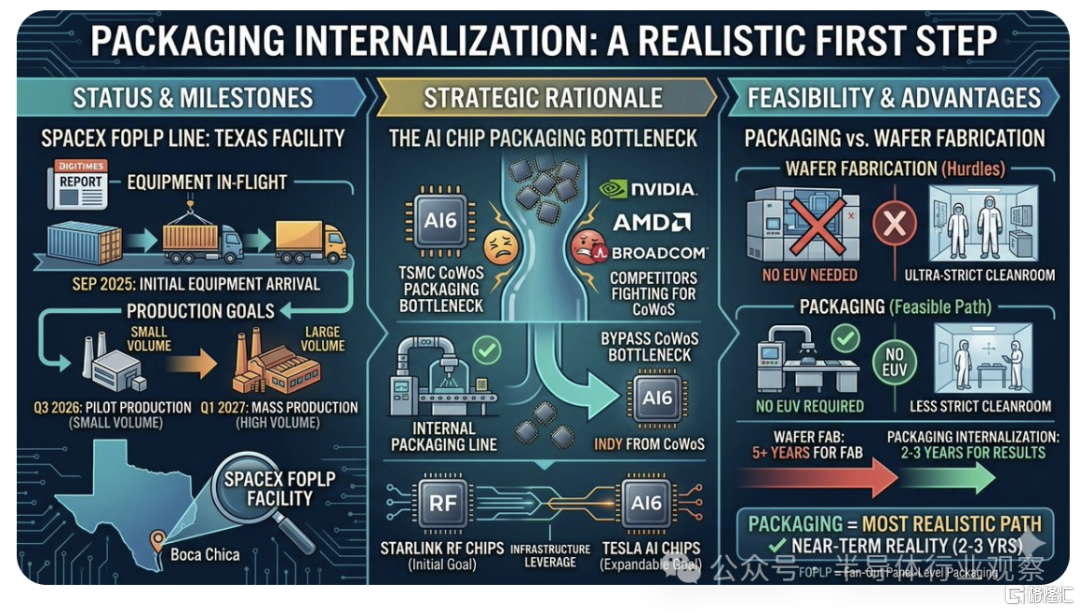

據 DigiTimes 報道，SpaceX 位於德克薩斯州的 FOPLP（扇出型面板級封裝）生產線已於 2025 年 9 月開始接收設備。目標是在 2026 年第三季度實現小批量生產，並在 2027 年第一季度全面投產。該生產線最初用於 Starlink 衛星的射頻芯片封裝，但同樣的基礎設施可以直接擴展到特斯拉人工智能芯片的封裝。

為什麼封裝如此重要？目前人工智能芯片市場最大的物理瓶頸是台積電的CoWoS封裝產能。英偉達、AMD和博通都在爭奪CoWoS的配額。如果特斯拉能夠掌控自己的封裝生產線，就能徹底擺脫這一瓶頸。此外，封裝的准入門檻遠低於晶圓製造。無需極紫外光刻技術，潔淨室標準也更低。這纔是兩到三年內取得顯著成果的最現實途徑。

三、英特爾：大門敞開

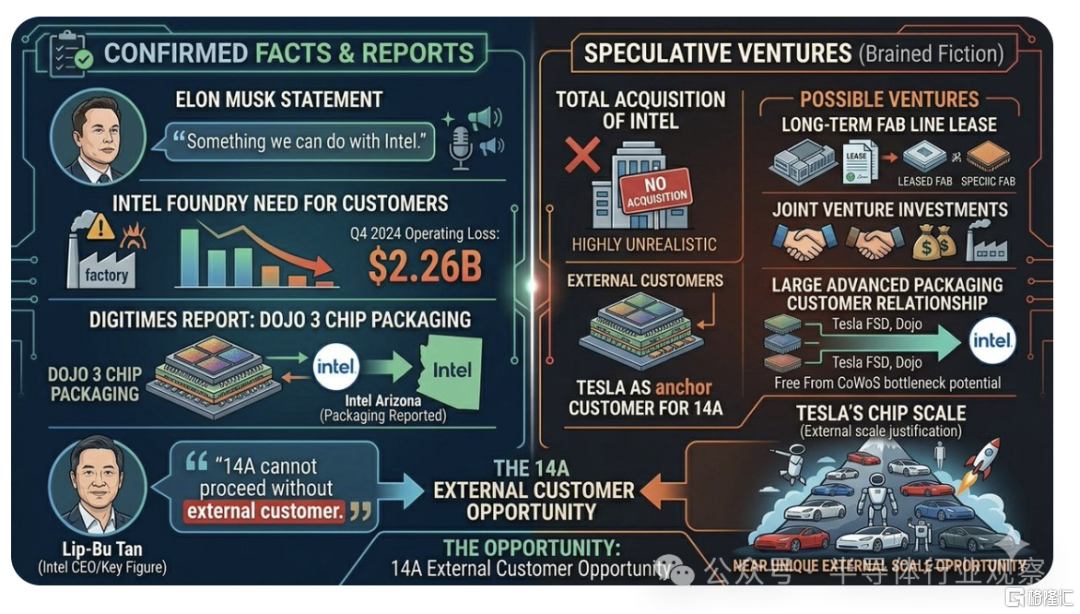

就已確認的事實而言：埃隆·馬斯克曾公開表示，他認為此事與英特爾有關。英特爾晶圓代工業務急需外部客戶（預計2024年第四季度運營虧損22.6億美元）。DigiTimes報道稱，Dojo 3芯片的封裝可能由英特爾位於亞利桑那州的工廠負責。如果消息屬實，那麼雙方已經建立了合作關係。

以下純屬推測。特斯拉全面收購英特爾並不現實。但長期租賃英特爾晶圓廠的特定生產線、成立合資企業進行共同投資，或者建立龐大的先進封裝客戶關係，這些都是可行的方案。英特爾首席執行官陳立步曾公開承認，「沒有外部客戶，14A封裝技術就無法推進」。特斯拉是極少數擁有足夠規模來支撐這一論點的公司之一。

電池日帶來的啓示：

真正的目標是槓桿作用

在2020年的電池日活動上，埃隆·馬斯克宣佈特斯拉已實現4680電池的自主生產。儘管2022年實現100GWh產能的目標未能如期實現，但最終還是取得了成功。在此過程中，特斯拉也因此在與松下和寧德時代談判時獲得了更大的優勢。雖然這並非完全的獨立生產，但「我們可以自己生產」這一選擇的存在，徹底改變了談判的格局。

Terafab 的模式可能也類似。其最終目標並非「100% 自產芯片」，而是「我們不再受制於芯片供應」。宣佈建設晶圓廠本身就是一張與台積電和三星談判的王牌。即便在晶圓廠正式投產之前，這張牌就已經奏效了。

在胡說八道和遠見之間

我是一名半導體工程師，曾在三星、高通和AMD工作過。我親眼見證了芯片的設計、製造、測試和量產過程。我在這個領域擁有足夠的經驗，可以比較有說服力地談談半導體制造究竟有多難。

所以，就我目前對Terafab的描述來看，我認為其願景與現實之間存在巨大差距。單就「雪茄」這個比喻而言，聽起來像是某人對半導體制造的本質缺乏全面了解。

與此同時，我認為特斯拉的半導體內部化進程將會以某種形式繼續推進。其內部對半導體的需求規模巨大（例如FSD、Cybercab、Optimus、xAI等）。製造合作伙伴多元化進程已經啓動。與三星泰勒合作開展的代工學習項目也已初見成效。位於德克薩斯州的FOPLP生產線也已投入實際生產。最重要的是，埃隆·馬斯克過往的卓越業績以及特斯拉的算法都將為特斯拉的未來發展奠定基礎。

Terafab 在很多人眼裏看起來像個騙局，這很正常。SpaceX是這麼過來的，特斯拉是這麼過來的，星鏈也是這麼過來的。
